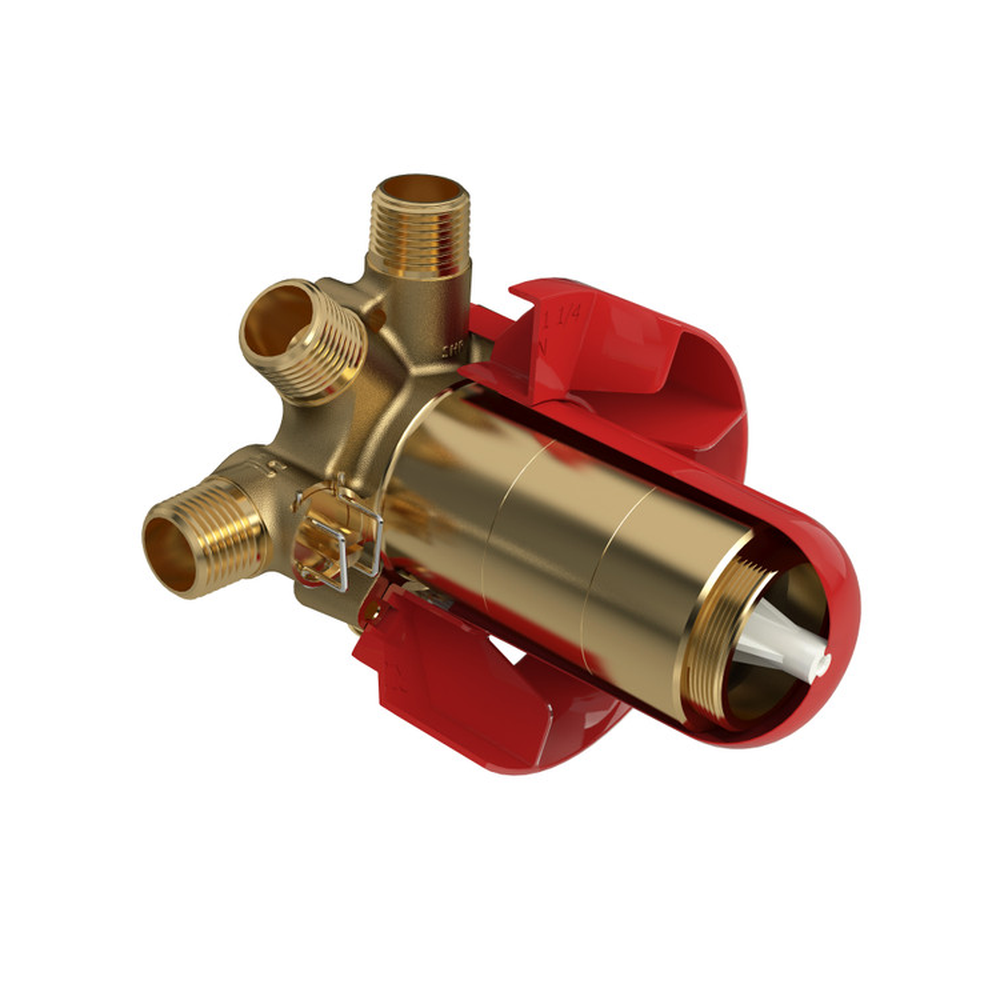

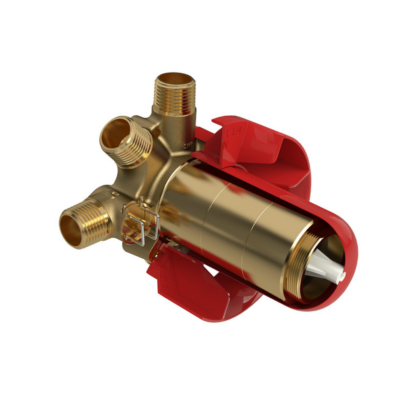

Riobel R45 1/2" Thermostatic & Pressure Balance Rough-In Valve With Up To 5 Functions – Unfinished

Rev. 3/2021DESCRIPTION
• R45
• 1/2” inlet male NPT or sweat
• Three 1/2” outlets male NPT or sweat
• R45-EX
• 1/2” inlet EXPANSION PEX
• Three 1/2” outlets EXPANSION PEX
• R45-SPEX
• 1/2” inlet PEX
• Three 1/2” outlets PEX
• TXX45XX or TXX47XX trim required to complete
• Service valves
• Rough only
• Test cap
STANDARDS
• CSA B125.1
• ASME A112.18.1
• ASSE 1016
• CMR248 Approval
WARRANTY
• Most products or parts carry “Limited Warranties” against
manufacturing defects. For US customers please visit
houseofrohl.com/support and for Canadian customers please
visit riobel.ca for complete product and finish warranty.R45
3-Way Type T/P Coaxial Valve Rough
SIDE TOPMODELS:
R45
R45-EXR45-SPEXCONNECTION:
NPT or sweatExpansion PEXPEX
ONTARIO
HOUSEOFROHL.CA
1-888-287-5354QUEBEC / MARITIMES / WESTERN CANADA
QUÉBEC / MARITIMES / OUEST CANADIEN
QUEBEC / MARITIMOS / CANADA OCCIDENTAL
HOUSEOFROHL.CA
1/uniF6BA866/uniF6BA473/uniF6BA8442U.S.A.
HOUSEOFROHL.COM
1-800-777-9762
A DISTINCTIVE MEMBER OF THE HOUSE OF ROHL
UN MEMBRE DISTINCTIF DE HOUSE OF ROHL
MIEMBRO DISTINTIVO DE LA FAMILIA HOUSE OF ROHLSPECIFICATIONS
2”-3-1/4”
51mm-83mm1-7/8”
46mm4-3/4”
120mm
1-3/4”
46mm4”
102mm
5” (129mm)
R45 & R45-SPEX
5-1/4” (133mm) R45-EX4-1/4” (107mm)
R45 & R45-SPEX
4-3/8” (111mm) R45-EX
Rev. 3/2021DESCRIPTIONS
• R45
• Entrée d’eau ½” mâle NPT ou soudée
• Trois sorties d’eau ½” mâle NPT ou soudée
• R45-EX
• Entrée d’eau ½” PEX EXPANSION
• Trois sorties d’eau ½” PEX EXPANSION
• R45-SPEX
• Entrée d’eau ½” PEX
• Trois sorties d’eau ½” PEX
• Commandez la garniture TXX45XX ou TXX47XX pour compléter
• Valves de service
• Brut seul
• Capuchon d’essai
CERTIFICATIONS
• CSA B125.1
• ASME A112.18.1
• ASSE 1016
• Approbation CMR248
GARANTIE
• La plupart des produits ou pièces comprend des «garanties
limitées» contre les défauts de fabrication. Pour les clients des
États-Unis : veuillez consulter houseofrohl.com/support; Pour
les clients du Canada : veuillez consulter riobel.ca pour connaître
les conditions complètes de la garantie des produits et finis.R45
Brut de valve 3 voies coaxiale, Type T/P
CÔTÉ HAUTMODÈLES:
R45R45-EXR45-SPEXCONNEXION:
NPT ou soudéePEX ExpansionPEX
ONTARIO
HOUSEOFROHL.CA
1-888-287-5354QUEBEC / MARITIMES / WESTERN CANADA
QUÉBEC / MARITIMES / OUEST CANADIEN
QUEBEC / MARITIMOS / CANADA OCCIDENTAL
HOUSEOFROHL.CA
1/uniF6BA866/uniF6BA473/uniF6BA8442U.S.A.
HOUSEOFROHL.COM
1-800-777-9762
A DISTINCTIVE MEMBER OF THE HOUSE OF ROHL
UN MEMBRE DISTINCTIF DE HOUSE OF ROHL
MIEMBRO DISTINTIVO DE LA FAMILIA HOUSE OF ROHLSPÉCIFICATIONS
2”-3-1/4”
51mm-83mm1-7/8”
46mm4-3/4”
120mm
1-3/4”
46mm4”
102mm
5” (129mm)
R45 & R45-SPEX
5-1/4” (133mm) R45-EX4-1/4” (107mm)
R45 & R45-SPEX
4-3/8” (111mm) R45-EX
Rev. 3/2021DESCRIPCIÓN
• R45
• Toma macho de rosca o soldable de 1/2”
• Tres salidas de rosca o soldables de 1/2”
• R45-EX
• Expansión de entrada de 1/2” PEX
• Tres puntos de venta de 1/2” EXPANSIÓN PEX
• R45-SPEX
• Entrada PEX de 1/2”
• Tres puntos de venta PEX de 1/2”
• Se requieren molduras TX45XX o TXX47XX
para terminar la instalación
• Válvulas de servicio
• Solo plomería básica
• Tapa de prueba
ESTÁNDARES
• CSA B125.1
• ASME A112.18.1
• ASSE 1016
• Aprobación CMR248
GARANTÍA
• La mayoría de los productos o piezas presentan “Garantías
limitadas” contra defectos de fabricación. La mayoría de
los productos o piezas cuentan con “Garantías Limitadas”
por defectos de fabricación. A los clientes en EE. UU. se les recomienda visitar houseofrohl.com/support y a los clientes en Canadá, riobel.ca, para consultar las condiciones
completas de la garantía de los productos y acabados.R45
Válvula coaxial de 3 entradas tipo T/P
LADO ARRIBAMODELOS:
R45
R45-EXR45-SPEXCONEXIÓN:
TNP o sudorPEX ExpansiónPEX
ONTARIO
HOUSEOFROHL.CA
1-888-287-5354QUEBEC / MARITIMES / WESTERN CANADA
QUÉBEC / MARITIMES / OUEST CANADIEN
QUEBEC / MARITIMOS / CANADA OCCIDENTAL
HOUSEOFROHL.CA
1/uniF6BA866/uniF6BA473/uniF6BA8442U.S.A.
HOUSEOFROHL.COM
1-800-777-9762
A DISTINCTIVE MEMBER OF THE HOUSE OF ROHL
UN MEMBRE DISTINCTIF DE HOUSE OF ROHL
MIEMBRO DISTINTIVO DE LA FAMILIA HOUSE OF ROHLESPECIFICACIONES
2”-3-1/4”
51mm-83mm1-7/8”
46mm4-3/4”
120mm
1-3/4”
46mm4”
102mm
5” (129mm)
R45 & R45-SPEX
5-1/4” (133mm) R45-EX4-1/4” (107mm)
R45 & R45-SPEX
4-3/8” (111mm) R45-EX
